船电101

基础电气故障排除

电气系统中的问题几乎总可追溯到以下四个原因之一：

• 连接中的电阻
• 导体断裂
• 导体中的短路
• 组件或器件的失效

故障排查通常包括使用电压、电阻和电流测量来检测不需要的电阻、导体断路或短路。如果这些条件都不存在，电路很可能是正常的，那么设备很可能已经故障。

故障排查的任务是通过逻辑过程找出电阻、中断或短路，或确定哪个设备失效。

在本课中，我们将介绍一些技术，在大多数情况下能够迅速识别问题及其位置，即使问题隐藏在面板后面或管道内。

基础工具

关键工具是眼睛。目视检查常能发现连接处腐蚀、导线断裂或模块因机械损坏而失效。有时鼻子也会起作用。例如，烧毁的电机绕组有独特的气味，过载的湿电池（淹没）电池排放硫酸时也有异味。还有触觉：热或热是过度抵抗的明显信号。不过这里要小心——有时电阻连接会热到瞬间烧伤，甚至带电空调元件可能会致命！理想情况下，你会配备红外温度计或热成像相机来检测热量。

导线和连接点常常无法接触，因此无法目视检查。而且你无法从外部看设备判断内部是否有故障。如果你过早下结论去判断为什么会失败，你很可能让问题变得更糟，也可能让你修复它。最快且最安全的方法是通过系统化的测试和测量，缩小并隔离故障。这就是我们本模块将使用万用表作为主要工具来实现的。

万用表

鉴于船上电气系统问题普遍存在，我们认为万用表是船上最实用的工具，只要你懂得如何使用它。我们希望在本课结束时，你能掌握找到大多数问题所需的知识。但首先，我们必须决定万用表想要哪些功能，以及愿意为此支付多少费用。

传统万用表是模拟设备（带有摆臂）。如果你有这样的设备，建议考虑用数字电表替换。

不要廉价的电表！

你应该避免廉价电表，原因有两个。首先，你需要一个坚固的住房;经验表明，电表很可能能承受与地板或舱底的激烈碰撞。其次，你绝对需要内置安全功能，以防止电表损坏和因误用电表而可能造成人身伤害。例如，电阻（欧姆）测量需要电路或器件与其电源隔离（见下文）。如果存在电压或电流，廉价的电表可能会被损坏。最好的情况是保险丝烧断。

高质量的电表会保护自己。在仪表上，你至少要看到“CAT II”，最好是“CAT III 600 V”。更高品质的仪表通常也会印有“CAT IV 300 V”字样。还应有 UL、CSA 和/或 CE 标志，表明已经过公认标准测试。

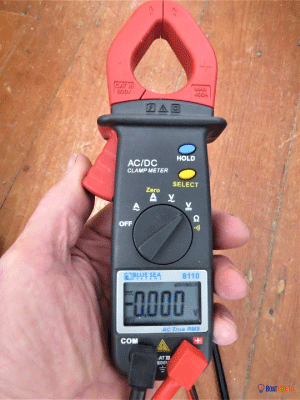

我们推荐一个带有独立交流和直流开关位置的表

花多少钱？ 万用表大概要花多少钱？没有直流电流钳，你可以用不到 700 元买到一些不错的电表。如果购买时必须附带直流电流钳（我们推荐），你可以找到一些价格低至 420 元的电表，但理想情况下你应该愿意花在 2100 元以内。花费越多，获得的安全功能越多，结构更坚固，精度也越高。在美国，电表的黄金标准由 Fluke 公司制定。价格略低于 2100 元，Fluke 325 拥有上述所有功能，除了缺少二极管测试器。Blue Sea Systems 8110 米也有类似功能，售价约 1050 元。Nigel 最近在 Intendvision 找到了一台拥有 CAT III 认证的电表，功能齐全，甚至更多，只需 260 元。他买了三个，只是想看看这是不是真的，结果确实是真的！也许这是一个定价错误，不会持久。
